核心定位与作用
- 核心定位：作为气凝胶复合材料的功能性填料，用于电芯间 / 电池与车身隔热垫、储能隔热件。
- 关键作用：
- 耐高温：长期服役可达1000℃（惰性更高），抑制气凝胶高温收缩；
- 力学增强：压缩强度与循环回弹提升，减少隔热垫变形与失效；
- 热管理协同：微米孔抑对流、纳米孔抑传导、SiC 红外屏蔽，协同降低热导率；
- 化学稳定：耐酸碱、与气凝胶基体相容，不产生副反应。
| 项目 | 推荐范围 | 说明 |
|---|---|---|
| SiC 纯度 | ≥98% | 杂质（Fe₂O₃、游离 C）越低越好，避免导电与污染 |
| 粒径（D50） | W3.5–W20（约 3.5–20 μm） | 过粗影响均匀性与力学；过细易团聚、成本高 |
| 堆积密度 | 0.78–1.2 g/cm³ | 保持轻质，不显著增加整体密度 |
| 莫氏硬度 | 9.2–9.3 | 高硬度保障耐磨与结构稳定 |
| 杂质控制 | Fe₂O₃≤0.3%、游离 C≤0.3% | 降低介电损耗与粉尘风险 |
| 耐温 | 长期 **≤1000℃（氧化）；惰性≤1700℃** | 适配电池热失控与高温工况 |
| 适配气凝胶 | 二氧化硅 / SiC/SiO₂复合气凝胶 | 与纤维增强（玻璃 / 陶瓷 / 预氧丝）复合更优 |

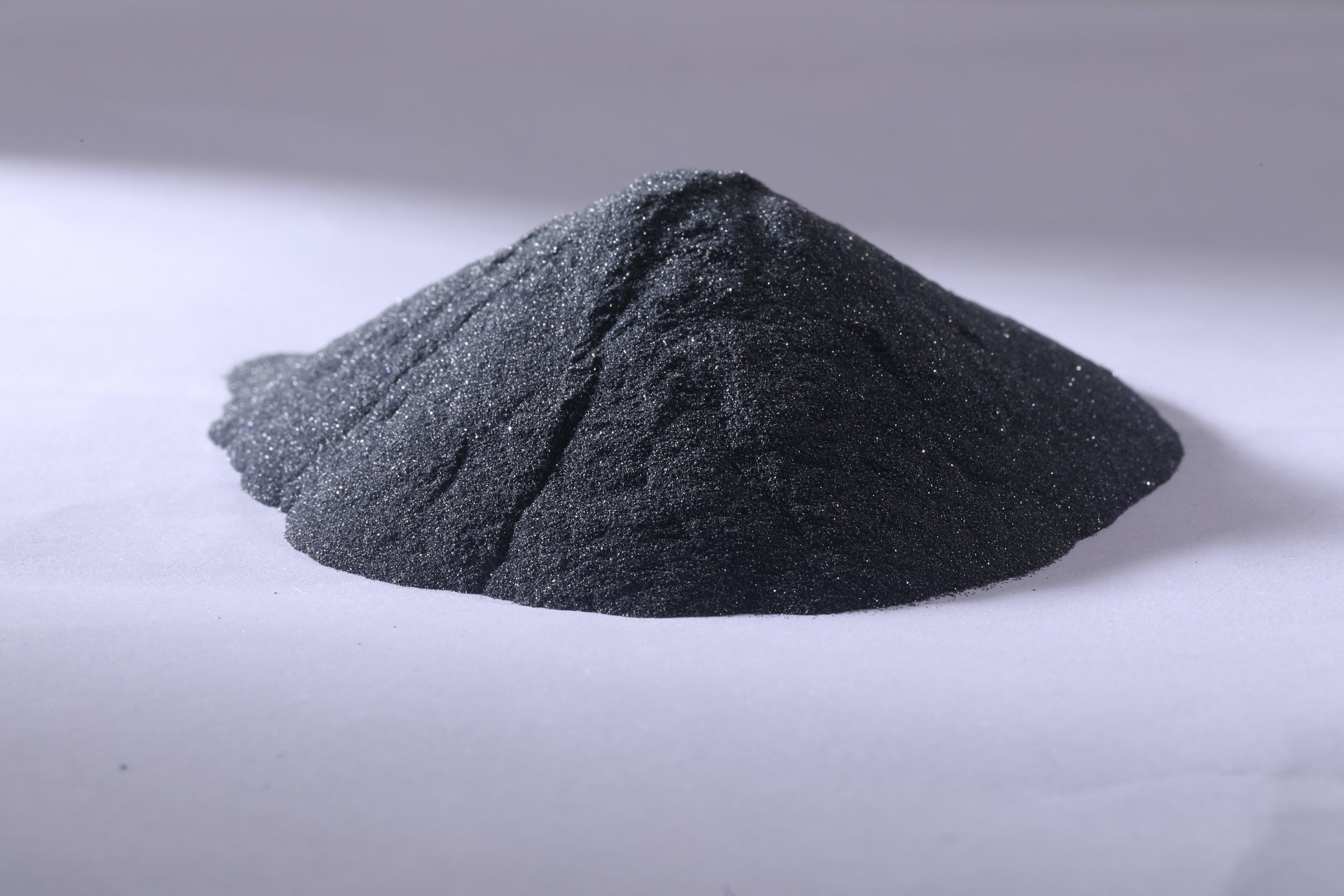

黑碳化硅微粉的理化指标：
| 项目 | 指标要求 | 备注 |
|---|---|---|
| 碳化硅（SiC） | ≥98.0% | 高端≥98.5%~99.5% |
| 三氧化二铁（Fe₂O₃） | ≤0.2%~0.3% | 越低越好 |
| 游离碳（Free C） | ≤0.2%~0.3% | 控制导电风险 |
| 游离硅（Free Si） | ≤0.3% | - |
| 水分 | ≤0.1% | - |
| pH 值 | 6~8 | 中性，适配气凝胶 |
| 项目 | 指标 |
|---|---|
| 颜色 | 黑色 / 灰黑色 |
| 晶型 | α‑SiC（6H 为主） |
| 莫氏硬度 | 9.2~9.3 |
| 真密度 | ≈3.2 g/cm³ |
| 堆积密度 | 0.78~1.2 g/cm³ |
| 熔点 | ≈2730℃ |
| 使用温度（空气） | ≤1000℃ |
| 使用温度（惰性） | ≤1700℃ |
